Cáp lập trình cho Siemens PLC USB-MPI+ USB to RS485 Adapter for Siemens S7-300/400

- Cáp chuyển đổi USB to RS485 lập trình cho Siemens S7-300/400

- Tương thích với USB 1.0 và 2.0

- Dây cáp Lập trình màu đen siêu mềm, siêu bền

- Hỗ trợ Win XP, Vista, Win 7,8 (32bit)

- Dây dài 4m

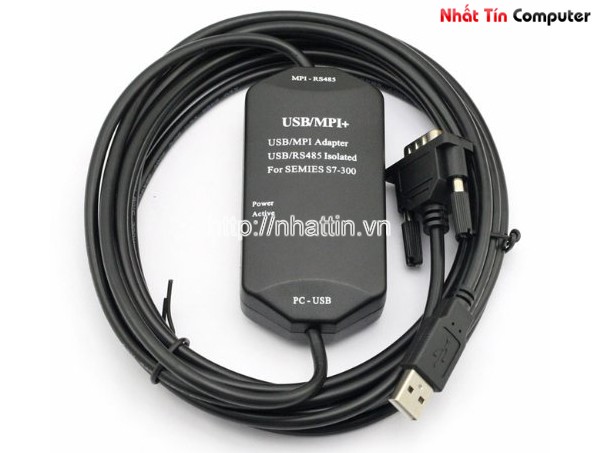

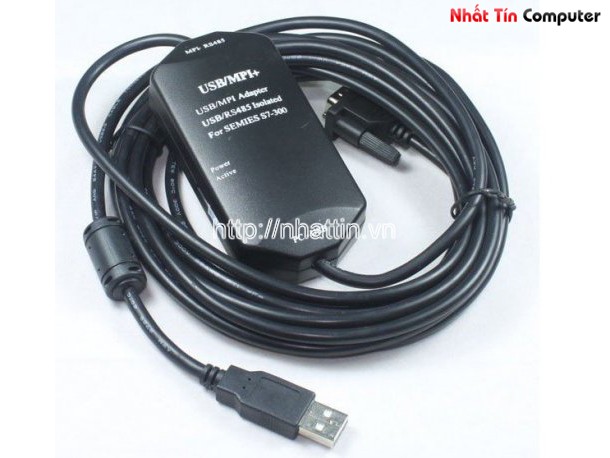

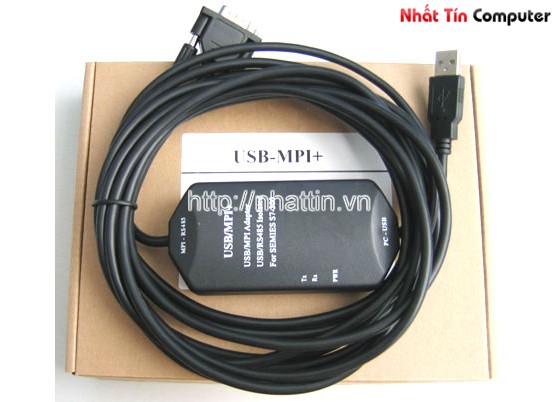

- Hình ảnh:  Cáp lập trình PLC cho Siemens S7-300/400



Bán cáp Lập trình PLC - Cáp usb to rs485 - Cáp lập trình Siemens PLC S7-300/400




Phân phối cáp Lập trình PLC - Cáp usb to rs485 - Cáp lập trình Siemens PLC S7-300/400

Thông tin sản phẩm từ nhà sản xuất.

Đây là một thương hiệu mới và không sử dụng cáp USB -MPI + bộ chuyển đổi để sử dụng với Siemens S7 -300 và S7- 400 điều khiển SIMATIC .

Cho phép lập trình phần mềm hiện có để giao tiếp thông qua cổng truyền thống mô phỏng và thiết bị PLC

Thông số kỹ thuật :

Khả năng tương thích : Siemens S7- 300 và S7- 400 điều khiển SIMATIC
Hỗ trợ : Windows2000/Windows XP / VISTA
Bao gồm : USB -MPI + bộ chuyển đổi cáp , đĩa CD driver
Nhiệt độ hoạt động : -20 - 75
Chiều dài cáp: 3 m
Thương hiệu mới và đóng hộp
Hỗ trợ STEP7 V5.2 và cao hơn
Hoàn toàn tương thích với USB V1.1 và USB V2.0
Cung cấp điện của cả hai dòng chính USB và cổng lập trình Bộ KH & ĐT ( Tổng 1W ) . Với bảo vệ quá dòng và chống sét lan truyền
Cao cách ly quang điện điện áp đến 1000VDC
Thiết kế cổng USB với bảo vệ tăng . Thiết kế cổng RS485 với bảo vệ quá dòng và bảo vệ chống sét ( 500W )
Tốc độ truyền của cổng Com trên máy tính : 19.2Kbps ~ 115.2Kbps
Tốc độ truyền của cổng MPI trên PLC : 19.2Kbps ~ 187.5Kbps
Hỗ trợ thông tin liên lạc đường dài lên đến 1000m
Nhiệt độ làm việc -20 ~ +75' C
Chiều dài 3 meters.Color : đen
Một máy tính hỗ trợ một cáp USB lập trình chỉ

Cách sử dụng:
Trình điều khiển thiết bị USB cần được cài đặt trước khi sử dụng USB / Bộ KH & ĐT + cáp lập trình . Sau khi hoàn thành cài đặt trình điều khiển , cổng COM tương ứng cho USB / Bộ KH & ĐT + cáp lập trình sẽ được hiển thị trong Device Manager của Windows. Bước tiếp theo là chỉ để chọn cổng COM này trong phần mềm lập trình và phần mềm ứng dụng khác và giữ các thông số truyền thông khác như trong các thiết lập mặc định. Và các bước sau đây là chính xác giống như trong các loại cáp lập trình truyền thống với giao diện RS232 . Đây được yêu cầu chỉ ra rằng tùy chọn " USB " trong thông tin liên lạc giao diện thiết lập địa phương mà phần mềm không được hỗ trợ với cáp lập trình.
Nếu cổng COM trong phần mềm lập trình với "*" biểu tượng, chẳng hạn như " * COM3 " , nó chỉ ra rằng các cổng COM có lỗi . Bỏ các phần mềm và cắm một đầu cắm USB hoặc cài đặt lại trình điều khiển USB .

Xin lưu ý rằng cổng COM Siemens trong phần mềm lập trình là lập để hỗ trợ các tùy chọn để COM8.But các cảng hơn COM8 có thể lựa chọn nhưng trong thực tế không thể được sử dụng!

Cài đặt phần mềm STEP7 :
Vào giao diện chính của phần mềm lập trình STEP7 (Giám đốc SIMATIC ) , bấm vào "Set PG / PC Interface " tùy chọn trong phần " Options" menu vào các thiết lập giao diện PG / PC .

1 , kích đúp vào "PC Adapter ( Bộ KH & ĐT ) " để thiết lập các thông số của cổng COM và cổng Bộ KH & ĐT . Các bộ chuyển đổi không hỗ trợ " máy tính Adapter ( PROFIBUS )" tùy chọn .

2 , Click vào " địa phương kết nối " tùy chọn để thiết lập các thông số của cổng COM , đúng chọn cổng COM trong bộ quản lý thiết bị sau khi người điều khiển USB / Bộ KH & ĐT + USB đã được cài đặt , chọn 19200 bps hoặc 38400 bps như tốc độ truyền COM Thông tin. USB / Bộ KH & ĐT + sẽ tự động thích ứng với sự lựa chọn của tốc độ truyền .

3 , Nhấp vào " Bộ KH & ĐT " để thiết lập các thông số của giao diện Bộ KH & ĐT lựa chọn bộ chuyển đổi , tốc độ truyền có thể được thiết lập để 187,5 Kbps, hoặc 19,2 Kbps, USB / Bộ KH & ĐT + bộ chuyển đổi sẽ tự động thích ứng với cổng MPI của tốc độ truyền PLC . Các thông số khác thiết lập mặc định .

4 , trực tuyến thử nghiệm có thể truy cập vào các điểm : USB / Bộ KH & ĐT + kết nối cổng MPI của S7-300/400PLC với cổng USB của máy tính. Nhấp chuột vào giao diện menu chính , như trong một nút tròn màu đỏ. Nếu dữ liệu trong hộp màu đỏ được hiển thị như hình ảnh, các bài kiểm tra trên mạng đã dán. Như cho đến nay, các thiết lập đã hoàn toàn kết thúc. Nó có thể làm tất cả các hoạt động như tải lên, tải về, giám sát các quy trình và các hoạt động khác .

Thông tin liên lạc đường dài :

Cho USB / Bộ KH & ĐT + , khoảng cách truyền thông lớn nhất lên đến 1000m với tốc độ truyền thông của 187.5Kbps . Nó cần phải ghép 120ohm kháng thiết bị đầu cuối từ 3 đến 8 pin trên cổng RS485 (DB9 Nam ) để loại bỏ tín hiệu phản chiếu, và kết nối điện 24VDC giữa 7 và 2 pin . Nhưng đòi hỏi một PFB -G cho mỗi PLC .

Xin lưu ý: cáp giao diện USB không thể được mở rộng .

Chất lượng là guaranteed.It ' s kiểm tra trước khi shippment.Not do Siemens, sản phẩm OEM như sự thay thế .
